Taxel

Igazi őslelet a '80-as évekből

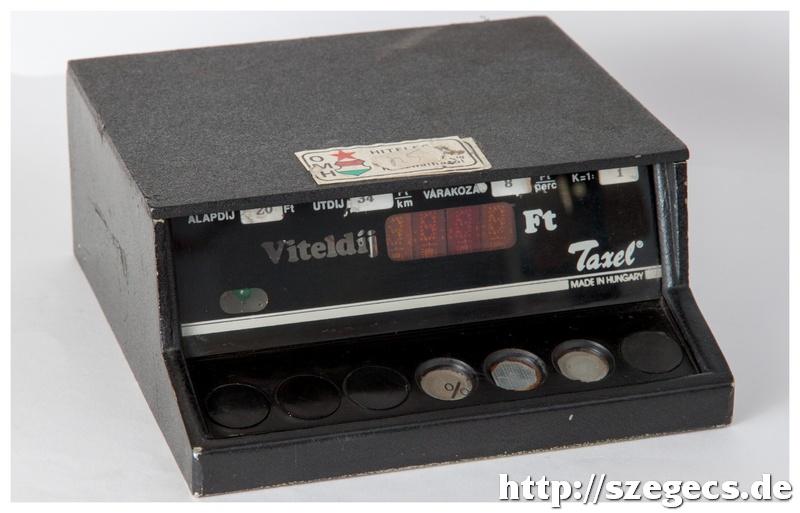

1983-ban a hódmezővásárhelyi Metripond Mérleggyár, és a szegedi 10-es számú Volán Vállalat (később: Tisza Volán) közös társulást hoztak létre, taxiórák gyártására. Hamarosan el is készült a Taxel névre keresztelt készülékük, amely a fenti képen látható. Kifejezetten nagyméretűre sikerült a Taxel, nem lehetett egyszerű elhelyezni a korabeli taxik utasterében, — még úgy sem, hogy a régi autókban jóval több hely állt rendelkezésre az utólag beépíthető kiegészítők számára. Kuriózum a Taxel "pultos" kezelőfelülete is: a nyomógombok nem függőlegesen, hanem az előlapra merőlegesen helyezkednek el, ráadásul a hagyományos nyomógombok helyett szenzoros billentyűket alkalmaztak a tervezők. Az általam beszerzett példányról sajnos három gumikupak már hiányzik, — de figyelembe véve, hogy ez egy közel negyvenéves óra, már magának a létezésének ténye is örömre méltó...

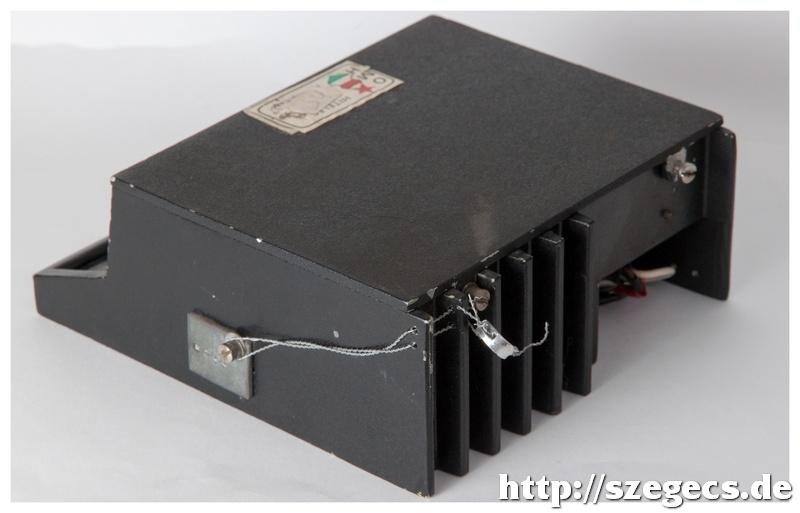

A hátlapból kialakított hűtőbordák kifejezetten komoly megjelenést adnak a Taxelnek, — más kérdés, hogy ennek a megnövelt felületnek különösebb funkciója nincsen, mivel hűteni szükséges félvezető nem kapcsolódik a belső feléhez. A vastag, alumíniumöntvény ház minden bizonnyal az Örök Életnek készült. A plombáláshoz oldalt, ill. hátul találhatóak erre kialakított csavarok.

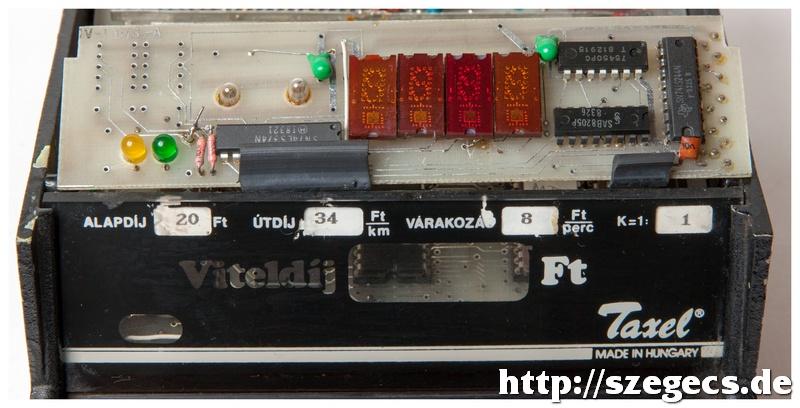

A fedlap eltávolítása után az előlap mögül egy mozdulattal kiemelhető a kijelzőpanel. A négydigites, hétszegmenses kijelző igazi muzeális érdekesség: ez ugyanis a Texas Instruments 1972-ben (!) piacra dobott TIL311-es elemeiből épül fel. A korabeli számláló áramkörök 4 bites, ún. BCD kimenettel rendelkeztek, ezekre azonban nem lehetett közvetlenül rákötni a 7 szegmenses kijelzőket, így szükség volt egy külön meghajtó/illesztő áramkörre is (mint pl. a 74LS47 család), amely a BCD jelet dekódolta a hétszegmenses kijelző számára. A TIL311-esek viszont beépítve tartalmazzák a konvertert: ez a miniatűr áramkör látható a kijelzővel egy tokba építve, a számjegy alatt.
A számjegyektől balra két rizsszem izzó látható: ezek az előlapon lévő "Viteldíj" feliratot világítják meg hátulról, míg a sárga és zöld LED-ek az aktuális üzemmódot jelzik. Az órába programozott viteldíj elemek az előlap mögé kerültek felragasztásra, amely a felső és oldalsó ellenfénytől védő peremek miatt csak szemből olvasható le könnyedén.

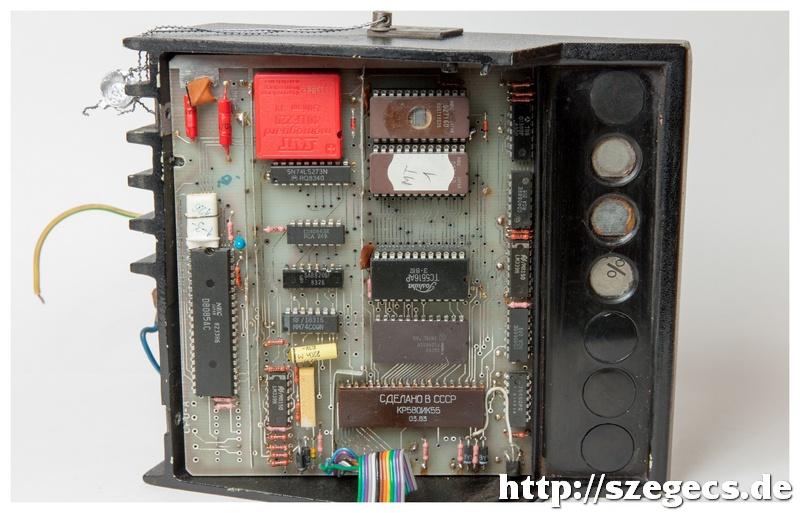

A Taxel alaplapja egyrészt igazi "alkatrésztemető", másrészt különböző nemzetek mikroelektronikai iparának találkozóhelye is. Lássuk, mi is található a panelre ültetve:

  • NEC gyártmányú Intel 8085 processzor
  • 2 kB Toshiba SRAM
  • eredeti Intel timer (időzítő)
  • szovjet gyártmányú (Intel-klón) párhuzamos port
  • 2x2 kB EPROM — a program tárolására.

Végignézve a felsorolt elemeket, megállapítható, hogy ez lényegében egy komplett számítógép (!), komponensekből összepakolva. Ekkoriban már léteztek mikrokontrollerek, amelyek egy tokban egyesítették a fenti elemeket, de valami miatt a Taxelbe mégsem ilyen került. Az integrált áramkörök mellett szépen megférnek a méretes, szovjet huzalellenállások is.

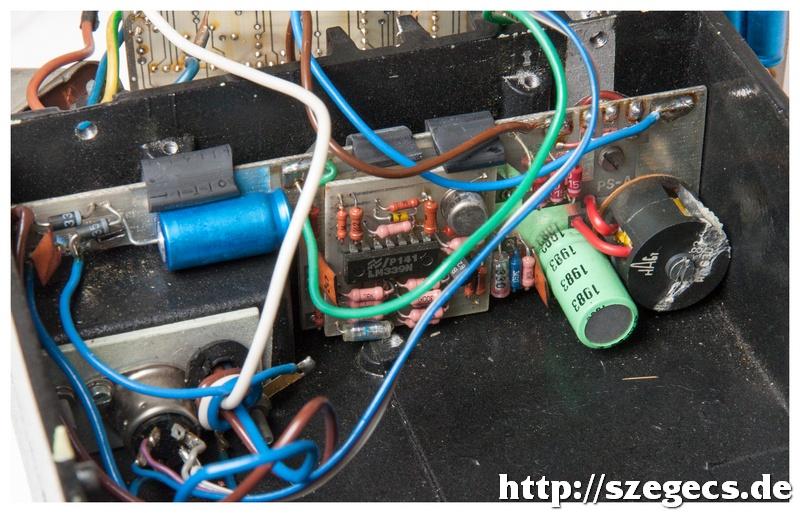

Az alaplap ferdén van elhelyezve a fémházban azért, hogy alá még beférjenek a hátlapi csatlakozók, ill. további kisebb panelek is:

Az alkatrészek bemutatásakor az 1983-ból származó kondenzátor, valamint az egykori Híradástechnikai Anyagok Gyára (HAGY) által gyártott, — a tápfeszültség szűrésére használt — ferrit érdemel még külön említést.

Élesztés

A Taxel órára tápfeszültséget kapcsolva a kijelzőn EEEE jelzés jelenik meg (Error?). A sebességjeladót megforgatva, ill. a szenzoros billentyűket nyomkodva sem történik semmi változás.
